CK32A3-B 多功能车铣复合车床
Release time:2023/3/23     Hits:533
澳门三肖三码精准100%
Product model:CK32A3-B
  • 10
  • 9
  • 7
Detailed introduction

澳门三肖三码精准100%

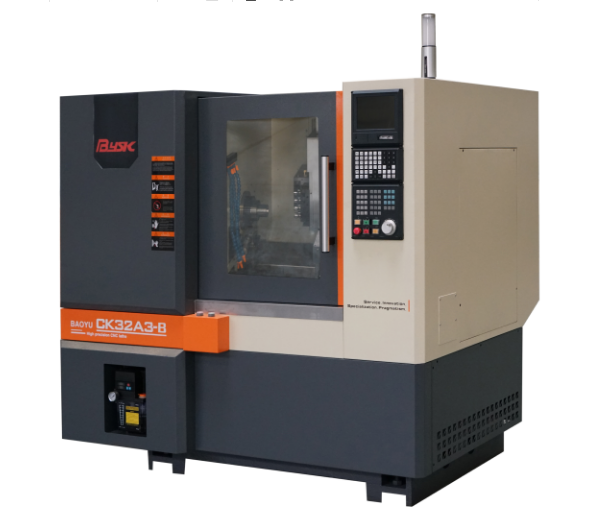

The CK32A3-B multifunctional lathe

Sub-spindle through-hole diameter                             20mm

Sub-spindle servo motor power                                  2kw

Sub-spindle maximum speed                                      4000r/min

High-speed synchronized rotation between the main spindle and sub-spindle, solving the problem of two-step processing with a single clamping.

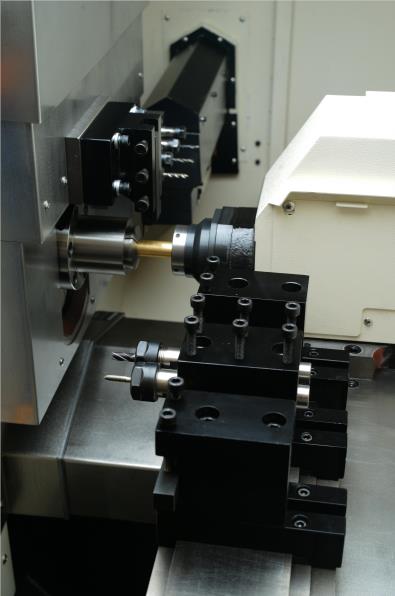

Add a sub-spindle tool holder and cut-off tool holder on the side of the main spindle box.

Equipped with an automatic feeder to achieve fully automatic processing, saving labor.

Performance parameter
+

机床参数

电源

电源额定电压

三相交流380V

冷却系统

切削油用电机功率

0.18kW

电源额定频率

50HZ

冷却箱容量

150L

总输入功率

7.5kW

润滑系统

马达功率

25W

数控系统

BYSK

YZ180

容量

2L

最小设定单位

0.001mm

排刀系统

T型槽¨20*20(4把)

T型槽Φ20(2把)

X轴脉冲当量

0.0005mm

液压系统

液压马达功率

0.75kW





油压压力

3.0Mpa

Z轴脉冲当量

0.001mm

机床尺寸

*宽*高

1780*1480*1860

最大编程尺寸

±9999.999

机床重量

1990kg

切削速度

1--4000mm/min

可选配置

X轴快速进给速度

20000mm/min





副主轴和副刀架

Z轴快速进给速度

20000mm/min

主轴

最大夹紧直径

Φ25mm

主轴

最大棒料直径

Φ32mm

主轴通孔直径

Φ26mm

主轴通孔直径

Φ33mm

主轴转速

0-4000r/min

最大旋转直径

Φ400mm

主轴马达功率

2kW

主轴中心离地面高度

1000mm

行程

副刀架行程

90mm

主轴转速

0-4000r/min

副刀架伺服马达功率

0.75kW

主轴马达功率

4kW/5kW

滑轨形式

直线滑轨

行程

X轴行程

600mm(直径量)

Y轴多功能动力头刀座





动力头

端面

4把

Z轴行程

300mm

侧面

4把

X轴伺服马达功率

1.3KW

功率

2kW





转速

4000r/min

Z轴伺服马达功率

1.3KW

夹头

ER16

滑轨形式

直线导轨

排刀刀具

16*16方刀+20孔刀

5把+4把

Product configuration

机床配置

名称

型号/规格

厂家

系统

BYSK180系统

自制

主轴

32主轴单元

自制

主轴电机

选配



X轴电机

1.3KW绝对值伺服电机

汇川+总线

Z轴电机

1.3KW绝对值伺服电机

汇川+总线

X轴丝杆

537*2510

台湾合资

Z轴丝杆

670*3210

台湾合资

X轴导轨

HGH30

台湾品牌

Z轴导轨

HGH30

台湾品牌
